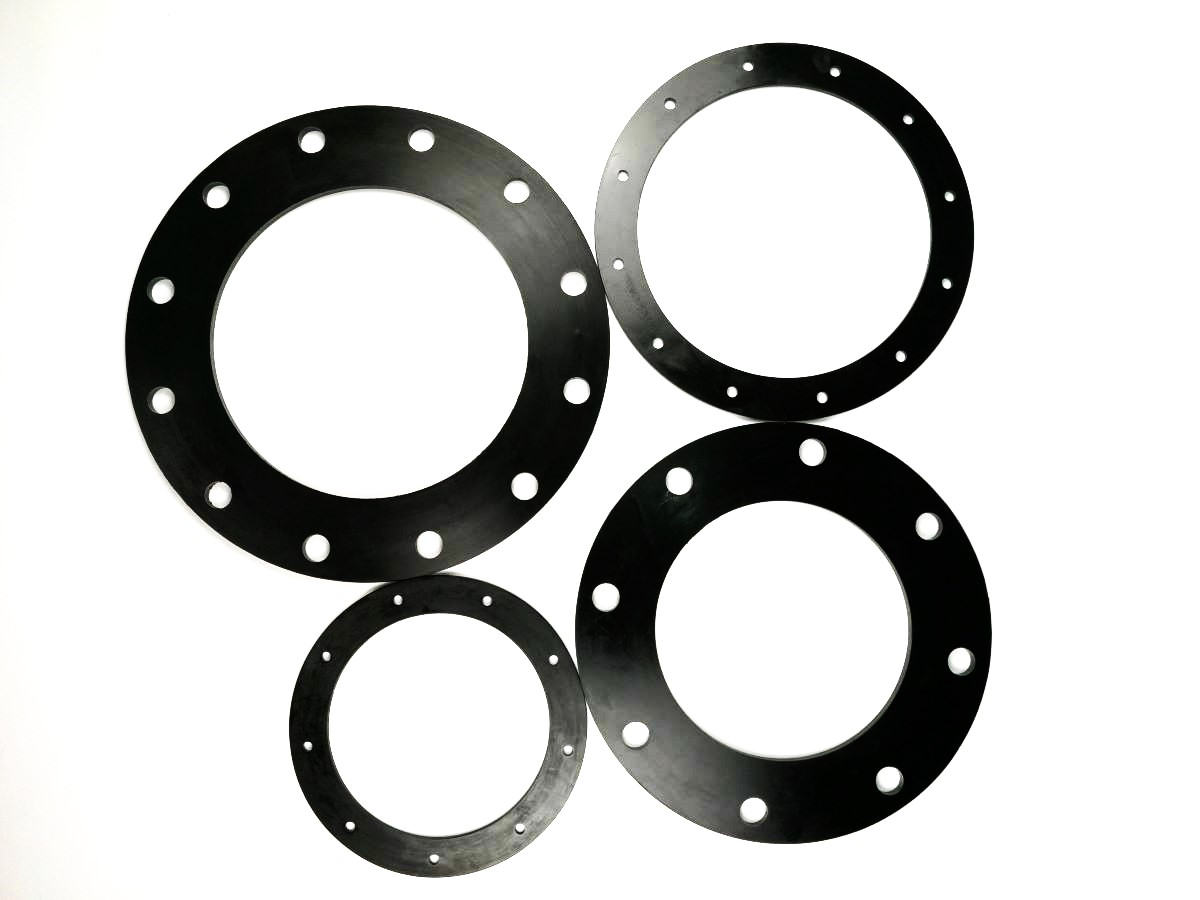

ปะเก็นยางหน้าแปลน (Flange Rubber Gasket) คือ ปะเก็นที่ทำจากยางหรือวัสดุยืดหยุ่นซึ่งมีการออกแบบให้ใช้ในระบบที่ประกอบหรือเชื่อมต่อกันโดยการยึดแปลน (Flange) ปะเก็นชนิดนี้จะอยู่ระหว่างแปลนสองตัวเพื่อช่วยปิดผนึกไม่ให้ของเหลวหรือก๊าซรั่วไหลจากจุดเชื่อมต่อระหว่างแปลนทั้งสอง

การใช้งาน ของปะเก็นยางหน้าแปลนส่วนใหญ่จะใช้ในระบบท่อ, ถังเก็บ, ปั๊ม, วาล์ว หรืออุปกรณ์ที่ต้องการการเชื่อมต่อด้วยแปลน และต้องการการป้องกันการรั่วซึมของของเหลวหรือก๊าซที่มีแรงดัน

ปะเก็นยางหน้าแปลนมีคุณสมบัติหลายประการที่ทำให้เหมาะสมสำหรับการใช้งานในระบบท่อหรืออุปกรณ์ที่ใช้แปลน โดยหลักๆ แล้วปะเก็นยางหน้าแปลนจะทำหน้าที่ปิดผนึกระหว่างแปลนต่างๆ เพื่อป้องกันการรั่วไหลของของเหลวหรือก๊าซที่มีแรงดันสูง หรือสารเคมีที่มีความอันตราย

คุณสมบัติของปะเก็นยางหน้าแปลน

การปิดผนึกที่ดี (Effective Sealing)
- ปะเก็นยางหน้าแปลนสามารถปิดผนึกระหว่างแปลนทั้งสองได้อย่างมีประสิทธิภาพ ช่วยป้องกันการรั่วไหลของของเหลวหรือก๊าซจากการเชื่อมต่อของแปลน
- การยืดหยุ่นของวัสดุช่วยให้สามารถปรับตัวตามการขันแปลนเพื่อป้องกันการรั่วซึม
ทนทานต่อสารเคมี (Chemical Resistance)
- ปะเก็นยางหน้าแปลนมีความทนทานต่อสารเคมีต่างๆ เช่น น้ำมัน, กรด, ด่าง, สารเคมีในอุตสาหกรรมเคมี, หรือสารเคมีที่มีคุณสมบัติรุนแรง
- วัสดุที่ใช้ทำปะเก็น เช่น NBR, EPDM, Viton จะมีความทนทานต่อสารเคมีแตกต่างกันไป ซึ่งสามารถเลือกใช้ตามลักษณะของสารเคมีที่สัมผัส
ทนทานต่ออุณหภูมิ (Temperature Resistance)
- ปะเก็นยางหน้าแปลนสามารถทนทานต่ออุณหภูมิที่สูงหรือต่ำได้ดี ขึ้นอยู่กับวัสดุที่ใช้ทำปะเก็น
  - EPDM สามารถทนต่ออุณหภูมิสูงและอุณหภูมิต่ำได้ดี
  - Silicone ทนทานต่อความร้อนสูง เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีอุณหภูมิสูง
  - Viton เหมาะสำหรับการใช้งานในสภาพที่ต้องเผชิญกับอุณหภูมิสูงและสารเคมีรุนแรง
ความยืดหยุ่น (Elasticity)
- ยางเป็นวัสดุที่มีความยืดหยุ่นสูง ซึ่งช่วยให้ปะเก็นยางหน้าแปลนสามารถรองรับแรงดันและการเปลี่ยนแปลงของรูปร่างเมื่อแปลนถูกขันเข้าหากัน
- ความยืดหยุ่นนี้ยังช่วยให้ปะเก็นสามารถคืนรูปได้ดีหลังจากการใช้งาน ทำให้สามารถปิดผนึกได้ดีในระยะยาว
ทนต่อแรงดัน (Pressure Resistance)
- ปะเก็นยางหน้าแปลนมีความสามารถในการทนต่อแรงดันที่สูง ทำให้สามารถใช้ในระบบท่อที่ต้องการปิดผนึกที่มีแรงดันสูง
- วัสดุยางที่ใช้จะเลือกให้เหมาะสมกับแรงดันของระบบที่ใช้งาน
ทนทานต่อการสึกหรอ (Wear Resistance)
- วัสดุยางที่ใช้ในการผลิตปะเก็นยางหน้าแปลนมีความทนทานต่อการสึกหรอจากการใช้งานในระยะยาว
- โดยเฉพาะในระบบที่มีการเคลื่อนไหวหรือการสัมผัสกับพื้นผิวอื่นๆ
ความทนทานต่อการเสียดสี (Abrasion Resistance)
- ปะเก็นยางหน้าแปลนทนทานต่อการเสียดสีจากการเคลื่อนไหวของท่อหรือการทำงานในสภาพแวดล้อมที่มีการเสียดสี
- ช่วยให้ปะเก็นสามารถใช้งานได้ยาวนานโดยไม่เสียหายจากการเสียดสี
การติดตั้งและการใช้งานที่ง่าย (Easy Installation and Maintenance)
- ปะเก็นยางหน้าแปลนติดตั้งง่ายระหว่างการเชื่อมต่อแปลน ช่วยประหยัดเวลาและลดความยุ่งยากในการติดตั้ง
- การบำรุงรักษาปะเก็นยางก็ง่ายเนื่องจากวัสดุยางไม่เสื่อมสภาพเร็วและสามารถเปลี่ยนได้ง่าย
การป้องกันเสียงและการสั่นสะเทือน (Vibration and Noise Reduction)
- ปะเก็นยางหน้าแปลนสามารถช่วยลดการสั่นสะเทือนและเสียงที่เกิดจากการทำงานของเครื่องจักรหรือระบบท่อ ทำให้ระบบทำงานได้อย่างเสถียรและเงียบ
การป้องกันการปนเปื้อน (Contamination Prevention)
- ใช้ในอุตสาหกรรมที่ต้องการความสะอาดและการป้องกันการปนเปื้อน เช่น อุตสาหกรรมอาหารหรือยา ปะเก็นยางช่วยป้องกันไม่ให้ของเหลวหรือสารเคมีรั่วไหลออกจากระบบไปปนเปื้อนกับสารอื่น

ปะเก็นยางหน้าแปลน เป็นส่วนประกอบที่สำคัญในการปิดผนึกระบบที่เชื่อมต่อด้วยแปลน โดยมีคุณสมบัติหลายประการที่ทำให้เหมาะสมกับการใช้งานในสภาพแวดล้อมที่ต้องการการปิดผนึกที่ดี ทนทานต่อแรงดัน, อุณหภูมิ, และสารเคมี รวมถึงความยืดหยุ่นและการทนทานต่อการสึกหรอในระยะยาว เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพและปลอดภัย

การเลือกใช้ ปะเก็นยางหน้าแปลน (Flange Rubber Gasket) อย่างถูกต้องมีความสำคัญในการป้องกันการรั่วซึมของของเหลวหรือก๊าซระหว่างการเชื่อมต่อแปลนต่างๆ และช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพ โดยการเลือกใช้ปะเก็นยางหน้าแปลนควรพิจารณาหลายปัจจัยที่เกี่ยวข้องกับสภาพแวดล้อมการใช้งาน เพื่อให้เหมาะสมกับการใช้งานและเงื่อนไขที่มีอยู่

ปัจจัยที่ควรพิจารณาในการเลือกใช้ ปะเก็นยางหน้าแปลน

1. วัสดุของยาง (Material Selection)

วัสดุของปะเก็นยางหน้าแปลนต้องทนทานและเหมาะสมกับสภาพแวดล้อมการใช้งาน เช่น:

NBR (Nitrile Rubber): เหมาะสำหรับการใช้งานที่ต้องสัมผัสกับน้ำมัน, เชื้อเพลิง, หรือน้ำมันหล่อลื่น
EPDM (Ethylene Propylene Diene Monomer): ทนทานต่อสภาพแวดล้อมกลางแจ้ง, สารเคมีที่ไม่ใช่แร่ธาตุ, และสภาพอากาศ
Silicone Rubber: ทนทานต่ออุณหภูมิสูงและมักใช้ในอุตสาหกรรมอาหารและยา
Viton (FKM): เหมาะสำหรับระบบที่ต้องสัมผัสกับสารเคมีรุนแรง เช่น กรด, ด่าง, ตัวทำละลาย

การเลือกวัสดุที่เหมาะสมจะช่วยให้ปะเก็นยางหน้าแปลนทนทานต่อการใช้งานและสามารถปิดผนึกได้ดีภายใต้สภาวะต่างๆ

2. การทนต่ออุณหภูมิ (Temperature Resistance)

ปะเก็นยางหน้าแปลนต้องสามารถทนทานต่ออุณหภูมิในระบบที่มีการเปลี่ยนแปลงของอุณหภูมิสูงหรือต่ำ เช่น:

หากต้องใช้ในอุณหภูมิสูง ควรเลือกวัสดุที่ทนทานต่อความร้อน เช่น Silicone หรือ Viton
หากต้องใช้ในสภาพแวดล้อมที่เย็น ควรเลือกวัสดุที่สามารถทนทานต่อความเย็น เช่น EPDM

3. การทนต่อสารเคมี (Chemical Resistance)

สารเคมีที่ปะเก็นยางจะต้องสัมผัสควรเป็นปัจจัยสำคัญในการเลือกวัสดุของปะเก็น:

หากใช้งานในสภาพแวดล้อมที่สัมผัสกับสารเคมีรุนแรง เช่น กรด ด่าง หรือสารละลาย ควรเลือกวัสดุที่ทนทานต่อสารเคมี เช่น Viton หรือ EPDM
หากสัมผัสกับน้ำมันหรือสารเคมีที่ไม่รุนแรง ควรเลือก NBR

4. แรงดัน (Pressure Resistance)

ปะเก็นยางหน้าแปลนต้องสามารถรองรับแรงดันในระบบได้ดี ซึ่งจะขึ้นอยู่กับการใช้งานที่มีการทำงานภายใต้แรงดันต่างๆ:

หากระบบมีแรงดันสูง ควรเลือกปะเก็นที่มีความหนาแน่นและความทนทานต่อแรงดันสูง
ควรตรวจสอบให้แน่ใจว่า การยืดหยุ่น ของปะเก็นสามารถรองรับการเปลี่ยนแปลงของแรงดันได้

5. การทนต่อการสึกหรอ (Wear Resistance)

การใช้งานในระบบที่มีการเคลื่อนไหวหรือการเสียดสีอย่างต่อเนื่อง เช่น ในการติดตั้งที่ต้องสัมผัสกับส่วนประกอบอื่น ๆ ควรเลือกปะเก็นยางที่ทนทานต่อการสึกหรอจากการใช้งานระยะยาว เช่น NBR หรือ Viton

6. ขนาดและรูปทรง (Size and Shape)

ขนาดและรูปทรงของปะเก็นยางหน้าแปลนต้องเหมาะสมกับแปลนที่ใช้:

ควรเลือกปะเก็นที่มีขนาดตรงตามขนาดของแปลนที่ต้องการใช้งาน
ปะเก็นยางควรมีความยืดหยุ่นพอสมควร เพื่อให้สามารถปิดผนึกได้ดีเมื่อแปลนถูกขันเข้าหากัน

7. อายุการใช้งานและค่าใช้จ่าย (Durability and Cost)

การเลือกปะเก็นยางที่มีอายุการใช้งานยาวนานจะช่วยลดการบำรุงรักษาและค่าใช้จ่ายในระยะยาว:

เลือกวัสดุที่มีอายุการใช้งานเหมาะสมกับการใช้งานในระยะยาว
ควรพิจารณาค่าใช้จ่ายตามวัสดุและคุณสมบัติที่เหมาะสมกับความต้องการใช้งาน

การเลือกใช้ ปะเก็นยางหน้าแปลน อย่างเหมาะสมนั้นต้องคำนึงถึงหลายปัจจัย เช่น วัสดุที่ทนทานต่อสารเคมีและอุณหภูมิ, ความสามารถในการทนต่อแรงดันและการสึกหรอ, ขนาดที่เหมาะสมกับแปลน และค่าใช้จ่ายที่เหมาะสมกับงบประมาณ โดยการเลือกวัสดุที่เหมาะสมกับการใช้งานจะช่วยเพิ่มประสิทธิภาพในการปิดผนึก, ลดการรั่วซึม, และยืดอายุการใช้งานของเครื่องจักร

มาตรฐานสำหรับยางปะเก็นหน้าแปลนจะขึ้นอยู่กับประเภทการใช้งาน, ขนาด, และวัสดุที่ใช้ รวมถึงข้อกำหนดในเรื่องของการปิดผนึก, ความทนทานต่ออุณหภูมิและสารเคมีต่าง ๆ

มาตรฐานสำหรับปะเก็นยางหน้าแปลน เช่น:

1. มาตรฐาน ASME (American Society of Mechanical Engineers)

ASME B16.21: มาตรฐานสำหรับ Flat Gasket for Pipe Flanges ซึ่งกำหนดขนาดและวัสดุของปะเก็นที่ใช้กับท่อและหน้าแปลน โดยมีข้อกำหนดเกี่ยวกับการใช้วัสดุที่ทนทานต่ออุณหภูมิและการบีบอัด
ASME B16.5: มาตรฐานสำหรับ Pipe Flanges and Flanged Fittings ซึ่งครอบคลุมถึงการออกแบบขนาดของหน้าแปลนที่ใช้กับปะเก็นหน้าแปลน

2. มาตรฐาน API (American Petroleum Institute)

API 6A: มาตรฐานสำหรับ Flanged Connection for Wellhead and Christmas Tree Equipment ซึ่งระบุข้อกำหนดของการใช้งานปะเก็นหน้าแปลนในอุตสาหกรรมปิโตรเลียม

3. มาตรฐาน DIN (Deutsches Institut für Normung)

DIN 28090-1: มาตรฐานของ Flange Gaskets for Pipe Flanges ซึ่งเป็นมาตรฐานของประเทศเยอรมนีที่กำหนดประเภทของปะเก็นและวัสดุที่ใช้ รวมถึงขนาดที่รองรับการใช้งาน

4. มาตรฐาน JIS (Japanese Industrial Standards)

JIS B 2210: มาตรฐานของญี่ปุ่นที่กำหนดการออกแบบและขนาดของ Flange Gasket สำหรับใช้งานในอุตสาหกรรมต่าง ๆ รวมถึงข้อกำหนดเกี่ยวกับวัสดุที่เหมาะสม

5. มาตรฐาน ISO (International Organization for Standardization)

ISO 9001: มาตรฐานสำหรับระบบการจัดการคุณภาพ ซึ่งใช้ในการควบคุมการผลิตปะเก็นยางหน้าแปลนให้ได้มาตรฐาน
ISO 15547: มาตรฐานสำหรับ Non-metallic flat gaskets ซึ่งกำหนดวัสดุและการใช้งานสำหรับปะเก็นยางหน้าแปลน

6. วัสดุที่ใช้ในปะเก็นยางหน้าแปลน

NBR (Nitrile Butadiene Rubber): ยางที่ทนต่อการสัมผัสกับน้ำมันและสารเคมี
EPDM (Ethylene Propylene Diene Monomer): ยางที่ทนต่อความร้อนและสภาพอากาศ
Viton (FKM): ยางที่ทนต่อความร้อนสูงและสารเคมีรุนแรง
PTFE (Polytetrafluoroethylene): วัสดุพลาสติกที่ใช้สำหรับการปิดผนึกที่ทนต่อสารเคมีและความร้อนสูง

การเลือกมาตรฐานและวัสดุที่เหมาะสมจะขึ้นอยู่กับการใช้งานและสภาพแวดล้อมที่ระบบท่อจะถูกใช้ เช่น อุณหภูมิ, ความดัน, และสารเคมีที่อาจสัมผัสกับปะเก็นยางหน้าแปลนครับ
