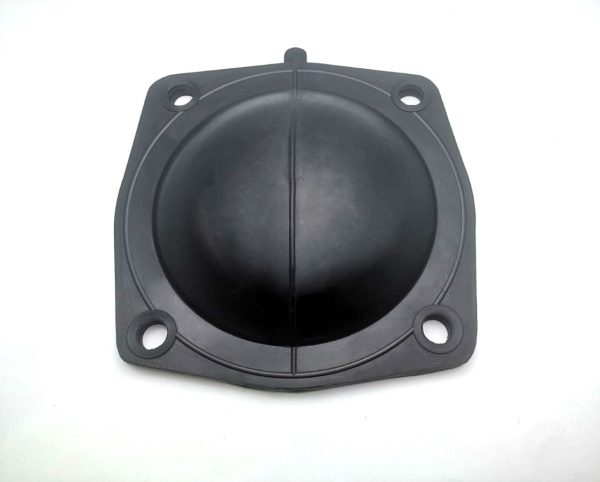

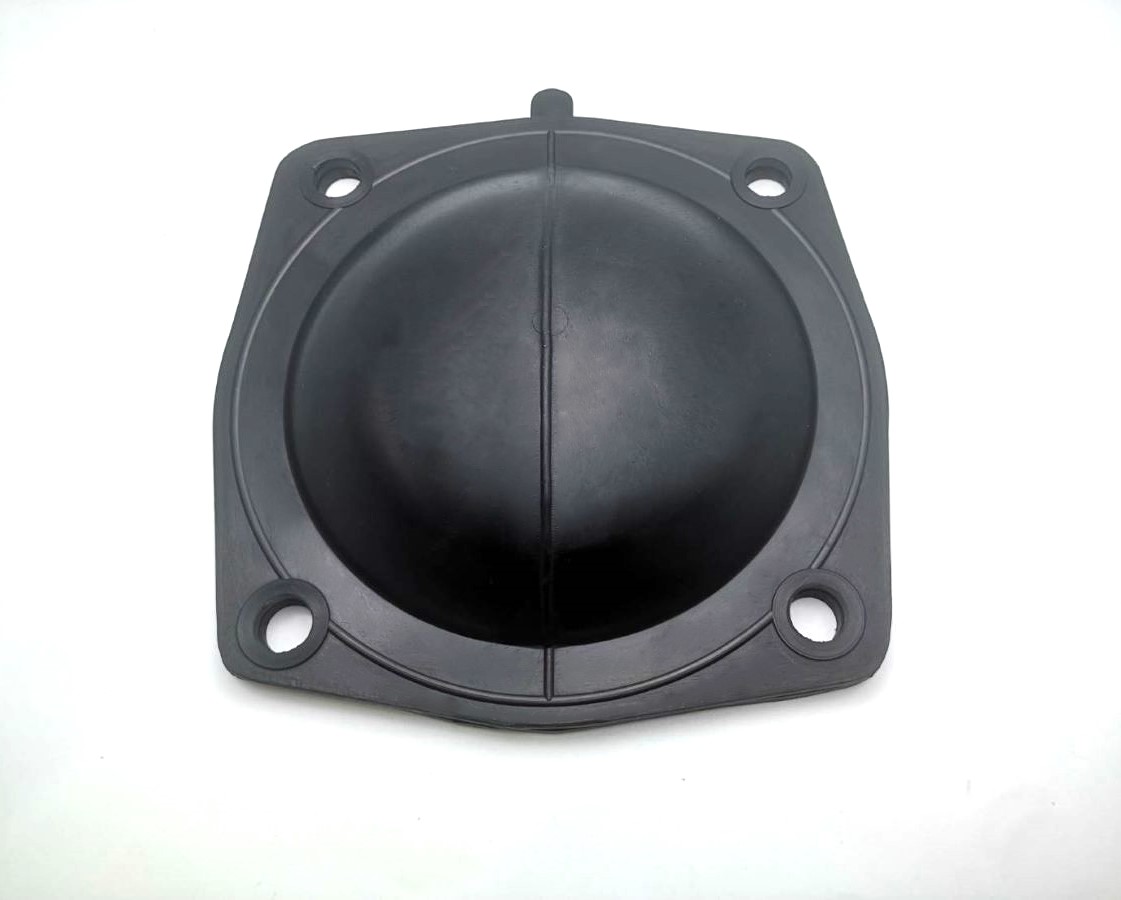

ยางไดอะแฟรมปั้มลม (Diaphragm Pump) คือ ส่วนประกอบที่สำคัญของปั้มลมประเภทหนึ่ง ซึ่งใช้วัสดุยางหรือวัสดุยืดหยุ่นที่มีลักษณะเหมือนแผ่นกระดาษเรียบ หรือแผ่นยางในการเคลื่อนที่ เพื่อดันหรือลดปริมาณอากาศในระบบ เมื่อปั้มลมทำงาน แผ่นยางหรือไดอะแฟรมจะยืดหรือตึงขึ้น-ลง เพื่อเปลี่ยนปริมาณของพื้นที่ภายในปั้ม โดยที่สามารถทำให้เกิดแรงดันอากาศ และผลักดันลมหรือของเหลวได้ในทางที่ต้องการ
ไดอะแฟรมปั้มลมมักใช้ในงานที่ต้องการความปลอดภัยสูง หรือการเคลื่อนที่ของของเหลวที่มีความไวต่อการปนเปื้อน เนื่องจากการออกแบบนี้ช่วยป้องกันการรั่วไหล หรือการปนเปื้อนจากสิ่งที่ปั้มส่งไป.
คุณสมบัติของ ยางไดอะแฟรมปั้มลม มีดังนี้
- ทนทานต่อสารเคมี: แผ่นยางหรือวัสดุที่ใช้ทำไดอะแฟรมมักมีความทนทานต่อสารเคมีหลายชนิด ซึ่งทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการปั๊มสารเคมีหรือของเหลวที่มีสารเคมีที่เป็นกรดหรือด่างได้
- ไม่มีการหล่อลื่น: ยางไดอะแฟรมปั้มลมไม่ต้องการการหล่อลื่นภายในตัวปั้ม เนื่องจากมีการใช้งานระบบที่แยกส่วนการเคลื่อนที่จากการสัมผัสโดยตรง
- สามารถใช้งานได้ทั้งของเหลวและก๊าซ: ปั้มไดอะแฟรมสามารถใช้งานได้ทั้งในการสูบของเหลวและก๊าซ ซึ่งทำให้มันมีความหลากหลายในการใช้งาน
- ทำงานได้ในสภาพที่มีแรงดันสูง: ปั้มไดอะแฟรมสามารถทำงานได้ดีในสภาพที่มีแรงดันสูง โดยที่ยังคงประสิทธิภาพได้
- การควบคุมการไหลที่ดี: สามารถควบคุมการไหลของของเหลวหรือก๊าซได้แม่นยำ ทำให้สามารถใช้ในการส่งมอบสารที่ต้องการความแม่นยำ
- เสียงทำงานต่ำ: ไดอะแฟรมปั้มลมทำงานเงียบเมื่อเทียบกับประเภทอื่น ๆ ทำให้เหมาะสมสำหรับการใช้งานในพื้นที่ที่ต้องการการทำงานที่เงียบ
- การบำรุงรักษาต่ำ: โดยทั่วไปแล้วไม่จำเป็นต้องบำรุงรักษาบ่อยครั้ง เพียงแค่ตรวจสอบและเปลี่ยนแผ่นไดอะแฟรมเมื่อมันเริ่มเสียหายหรือเสื่อมสภาพ
- ความสามารถในการดูดสูง: มีความสามารถในการดูดของเหลวหรือก๊าซจากแหล่งที่มีแรงดันต่ำได้ดี
ทั้งหมดนี้ทำให้ยางไดอะแฟรมปั้มลมเป็นเครื่องมือที่มีประสิทธิภาพในหลาย ๆ สถานการณ์ที่ต้องการการเคลื่อนย้ายของเหลว หรือก๊าซที่มีคุณสมบัติพิเศษ
การทำงานของยางไดอะแฟรมปั้มลมจะอาศัยหลักการการเคลื่อนที่ขึ้น-ลงของแผ่นยางไดอะแฟรม เพื่อสร้างการเปลี่ยนแปลงของปริมาตรภายในปั้ม ซึ่งทำให้เกิดการดูดและผลักดันอากาศ หรือของเหลวไปในทิศทางที่ต้องการ
หลักการทำงานของ ยางไดอะแฟรมปั้ม มีดังนี้
- การดูด (Suction Stroke):
- เมื่อไดอะแฟรมเริ่มเคลื่อนที่ไปด้านล่าง (หรือยืดตัวออก) ปริมาตรภายในช่องของปั้มจะเพิ่มขึ้น
- เนื่องจากปริมาตรที่เพิ่มขึ้นจะทำให้เกิดความดันต่ำภายในช่องนี้ จึงทำให้เกิดการดูดของอากาศหรือของเหลวจากท่อดูดเข้าไปในปั้มผ่านวาล์วดูด (suction valve)
- วาล์วดูดจะเปิดในระหว่างการดูดนี้เพื่อให้ของเหลวหรืออากาศสามารถไหลเข้าไปได้
- การผลักดัน (Discharge Stroke):
- เมื่อไดอะแฟรมกลับเคลื่อนที่ไปด้านบน (หรือหดตัว) ปริมาตรภายในช่องของปั้มจะลดลง
- การลดปริมาตรนี้จะทำให้เกิดความดันสูงภายในช่องนั้น ส่งผลให้วาล์วดูดปิด และวาล์วปล่อย (discharge valve) เปิด
- ของเหลวหรืออากาศที่อยู่ภายในช่องจะถูกผลักดันออกจากปั้มผ่านท่อปล่อย (discharge hose) ไปยังระบบที่ต้องการ
- การหมุนเวียนของกระบวนการ:
- เมื่อไดอะแฟรมเคลื่อนที่กลับไปกลับมาอย่างต่อเนื่อง (ซึ่งทำได้โดยการใช้มอเตอร์หรือแรงขับจากเครื่องยนต์) กระบวนการดูดและผลักดันนี้จะเกิดขึ้นซ้ำๆ อย่างต่อเนื่อง
- ทำให้มีการเคลื่อนที่ของของเหลวหรืออากาศได้ตามปริมาณที่ต้องการ
การทำงานของยางไดอะแฟรมปั้มลมเป็นระบบที่สามารถทำงานได้ทั้งในสภาพแวดล้อมที่ต้องการการไหลของของเหลวที่มีความหนืด หรืออากาศที่มีอนุภาคได้โดยไม่มีการรั่วไหลออกมาจากตัวปั้ม
การติดตั้งยางไดอะแฟรมปั้มลมต้องดำเนินการตามขั้นตอนอย่างระมัดระวังเพื่อให้ปั้มทำงานได้อย่างมีประสิทธิภาพและปลอดภัย
ขั้นตอนพื้นฐานในการติดตั้งยางไดอะแฟรม มีดังต่อไปนี้
1. ตรวจสอบอุปกรณ์และการเตรียมพื้นที่
- ตรวจสอบให้แน่ใจว่าไดอะแฟรมปั้มลมและอุปกรณ์ต่างๆ พร้อมใช้งานและไม่มีความเสียหาย
- เตรียมพื้นที่การติดตั้งให้สะอาดและปลอดภัย
- หากเป็นปั้มที่ใช้มอเตอร์หรือเครื่องยนต์ อย่าลืมตรวจสอบการเชื่อมต่อไฟฟ้าหรือการเชื่อมต่อพลังงานที่มีความปลอดภัย
2. ติดตั้งปั้มในตำแหน่งที่เหมาะสม
- เลือกสถานที่ที่สามารถระบายความร้อนได้ดีและมีความมั่นคง
- ติดตั้งปั้มในตำแหน่งที่สามารถเข้าถึงได้ง่ายเพื่อการบำรุงรักษาในอนาคต
- ควรติดตั้งในแนวตั้งหรือในตำแหน่งที่สะดวกต่อการดูดและปล่อยของเหลวหรืออากาศ
3. การเชื่อมต่อท่อ
- ท่อดูด: เชื่อมต่อท่อดูด (suction hose) เข้ากับท่อต่อที่ระบุบนปั้ม โดยตรวจสอบให้แน่ใจว่าท่อไม่มีการงอหรือบิดหัก
- ท่อปล่อย: เชื่อมต่อท่อปล่อย (discharge hose) เพื่อส่งลมหรือของเหลวไปยังจุดที่ต้องการ
- ตรวจสอบการขันท่อให้แน่นและไม่หลวม เพื่อป้องกันการรั่วไหล
4. การเชื่อมต่อระบบพลังงาน
- หากปั้มมีมอเตอร์ไฟฟ้า ให้เชื่อมต่อมอเตอร์กับแหล่งจ่ายไฟตามที่ผู้ผลิตกำหนด
- หากเป็นปั้มที่ใช้ขับเคลื่อนด้วยเครื่องยนต์ ให้ตรวจสอบการติดตั้งระบบขับเคลื่อนที่เหมาะสม (สายพาน, เฟือง, หรือเกียร์)
- ตรวจสอบการตั้งค่าแรงดันไฟฟ้าหรือความเร็วในการหมุนของมอเตอร์
5. การตรวจสอบวาล์ว
- ตรวจสอบวาล์วดูด (suction valve) และวาล์วปล่อย (discharge valve) ว่าเปิดปิดได้อย่างสมบูรณ์
- ตรวจสอบสภาพของซีลและโอริง เพื่อป้องกันการรั่วไหล
6. การตรวจสอบระบบก่อนใช้งาน
- ตรวจสอบให้แน่ใจว่าไม่มีอุปกรณ์ใดๆ ขัดขวางการเคลื่อนที่ของไดอะแฟรม
- ทำการทดสอบการทำงานเบื้องต้นโดยการเปิดปั้มในโหมดไม่โหลด (dry run) เพื่อดูว่าไดอะแฟรมและวาล์วทำงานได้ตามปกติ
- ตรวจสอบการไหลของอากาศหรือของเหลวว่ามีการไหลเข้าและออกจากท่ออย่างราบรื่น
7. การบำรุงรักษาหลังการติดตั้ง
- ตรวจสอบสภาพของไดอะแฟรมทุกระยะเพื่อหาความเสียหายหรือการเสื่อมสภาพ
- ควรมีการบำรุงรักษาและทำความสะอาดปั้มตามคำแนะนำของผู้ผลิต
การติดตั้งและใช้งานที่ถูกต้องจะช่วยยืดอายุการใช้งานของยางไดอะแฟรมปั้มลมและทำให้การทำงานมีประสิทธิภาพสูงสุด.
การดูแลรักษา ยางไดอะแฟรมปั้มลม มีดังนี้
- ตรวจสอบการสึกหรอ: ควรตรวจสอบยางไดอะแฟรมทุกๆ 3-6 เดือน ขึ้นอยู่กับการใช้งาน ถ้ายางเริ่มมีรอยแตก, รู หรือสึกหรอ ควรเปลี่ยนใหม่ทันทีเพื่อป้องกันการรั่วซึมของลมหรือของเหลว
- ตรวจหาความยืดหยุ่น: หากยางเริ่มแข็งตัวหรือมีการเสื่อมสภาพ จะทำให้การทำงานของปั๊มลมไม่เต็มประสิทธิภาพ ควรเปลี่ยนไดอะแฟรมหากพบว่าไม่มีความยืดหยุ่นเพียงพอ
2. ทำความสะอาดไดอะแฟรมอย่างสม่ำเสมอ
- ทำความสะอาดหลังการใช้งาน: ควรทำความสะอาดยางไดอะแฟรมจากสิ่งสกปรก, ฝุ่น, หรือสารที่อาจสะสมในระหว่างการใช้งาน โดยการใช้ผ้าสะอาดหรือแปรงที่นุ่ม เช็ดทำความสะอาดให้หมดจด
- ใช้สารทำความสะอาดที่เหมาะสม: หากมีการใช้งานในสภาพแวดล้อมที่มีสารเคมีหรือของเหลว ควรเลือกสารทำความสะอาดที่เหมาะสมและไม่ทำให้ยางเสื่อมสภาพ
3. หลีกเลี่ยงการใช้งานในสภาพแวดล้อมที่รุนแรง
- หลีกเลี่ยงอุณหภูมิสูงเกินไป: การทำงานในอุณหภูมิที่สูงเกินไปจะทำให้ยางไดอะแฟรมเสื่อมสภาพได้เร็วขึ้น เช่น ควรหลีกเลี่ยงการใช้งานในที่ที่มีอุณหภูมิสูงกว่า 80°C หากทำได้
- หลีกเลี่ยงการสัมผัสสารเคมีที่รุนแรง: หากปั๊มลมต้องสัมผัสกับสารเคมี ควรตรวจสอบว่าไดอะแฟรมทำจากวัสดุที่สามารถทนทานต่อสารเคมีเหล่านั้นได้ เพื่อป้องกันการเสื่อมสภาพที่เกิดจากการสัมผัสสารเคมี
4. การหล่อลื่น
- หล่อลื่นส่วนที่เคลื่อนไหว: การหล่อลื่นส่วนที่เคลื่อนไหวของปั๊มลม เช่น แกนขับของไดอะแฟรม จะช่วยลดการสึกหรอและเพิ่มประสิทธิภาพในการทำงาน
- ใช้หล่อลื่นที่เหมาะสม: ควรใช้หล่อลื่นที่ไม่ทำปฏิกิริยากับยางไดอะแฟรมและเหมาะสมกับการใช้งานในปั๊มลม
5. ตรวจสอบการทำงานของปั๊มลม
- ฟังเสียงปั๊ม: ตรวจสอบเสียงของปั๊มลมเมื่อทำงาน หากมีเสียงผิดปกติ เช่น เสียงดังเกินไป หรือเสียงที่ไม่ได้รับการบรรเทา แสดงว่าอาจมีปัญหากับไดอะแฟรม เช่น การสึกหรอหรือการหลวม
- ตรวจสอบการรั่วซึม: ตรวจสอบให้แน่ใจว่าไม่มีการรั่วซึมของลมหรือของเหลวจากปั๊ม ซึ่งอาจเป็นสัญญาณว่าไดอะแฟรมเสียหาย
6. การปรับแต่งการทำงานของปั๊ม
- ปรับความดันที่เหมาะสม: ควรปรับการทำงานของปั๊มให้เหมาะสมกับการใช้งาน เพื่อไม่ให้เกิดการเกินความสามารถของยางไดอะแฟรม โดยเฉพาะในระบบที่ต้องการแรงดันสูง
- ตรวจสอบระดับน้ำหรือสารหล่อเย็น: ในบางประเภทของปั๊มอาจต้องใช้ของเหลวในการหล่อเย็น ควรตรวจสอบให้แน่ใจว่ามีระดับน้ำหรือของเหลวที่เหมาะสมในระบบ
7. การเปลี่ยนไดอะแฟรมเมื่อจำเป็น
- การเปลี่ยนไดอะแฟรม: หากพบว่าไดอะแฟรมมีการเสียหาย เช่น การแตก, การรั่วซึม, หรือการเสื่อมสภาพ ไม่สามารถใช้งานได้แล้ว ควรเปลี่ยนใหม่ทันทีเพื่อป้องกันปัญหาการทำงานผิดปกติของปั๊มลม
8. การตรวจสอบปั๊มลมโดยรวม
- ตรวจสอบวาล์วและปีกผีเสื้อ: ตรวจสอบวาล์วและปีกผีเสื้อที่ควบคุมการไหลของลม หากมีการสึกหรอหรือตันให้ทำการบำรุงรักษา
- ตรวจสอบตัวปั๊ม: ตรวจสอบตัวปั๊มทั้งหมดว่ามีการสึกหรอหรือไม่ เพื่อให้มั่นใจว่าระบบทำงานได้อย่างมีประสิทธิภาพ
การดูแลรักษายางไดอะแฟรมปั๊มลมเป็นสิ่งที่สำคัญมากในการยืดอายุการใช้งานของปั๊ม และรักษาประสิทธิภาพการทำงาน โดยการทำความสะอาด, ตรวจสอบสภาพ, และหลีกเลี่ยงสภาพแวดล้อมที่รุนแรง การใช้การหล่อลื่นที่เหมาะสม และการเปลี่ยนยางไดอะแฟรมเมื่อจำเป็นจะช่วยให้ปั๊มทำงานได้ดีและลดปัญหาที่อาจเกิดขึ้นในระยะยาว
