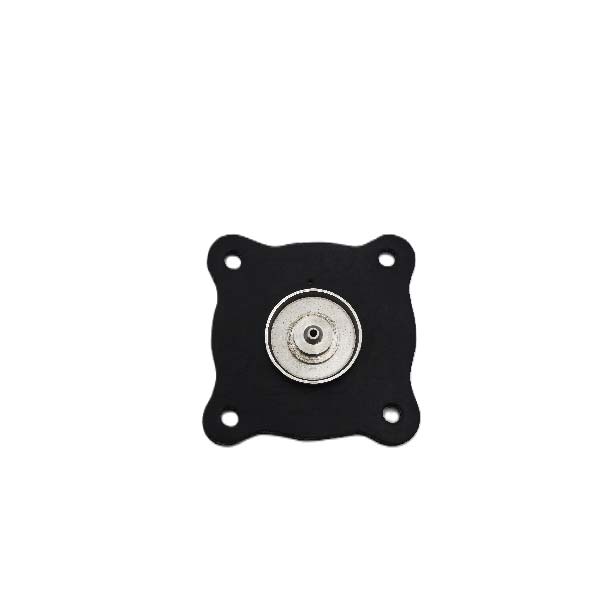

ไดอะแฟรมโซลินอยด์วาล์ว
(Diaphragm Rubber for Solenoid Valve)

ไดอะแฟรมโซลินอยด์วาล์ว (Solenoid Valve Diaphragm) คือ ชิ้นส่วนที่ทำจากยางหรือวัสดุยางผสม ซึ่งใช้ในโซลินอยด์วาล์วเพื่อควบคุมการเปิด-ปิดการไหลของของเหลวหรือก๊าซในระบบต่าง ๆ โดยที่ไดอะแฟรม (Diaphragm) จะทำหน้าที่เป็นตัวควบคุมการไหลในตัววาล์ว

หลักการทำงานของ ยางไดอะแฟรมโซลินอยด์วาล์ว คือ การควบคุมการไหลของของเหลวหรือก๊าซในระบบโดยการเปิดหรือปิดวาล์วผ่านการเคลื่อนที่ของไดอะแฟรม ซึ่งได้รับแรงจากการทำงานของโซลินอยด์ เมื่อได้รับสัญญาณไฟฟ้า ไดอะแฟรมจะเคลื่อนที่เพื่อเปิดหรือปิดช่องทางการไหลของของเหลวหรือก๊าซ ขึ้นอยู่กับการออกแบบของวาล์ว

ขั้นตอนการทำงาน:

1. สถานะปิด (Closed State):
   • เมื่อไม่มีสัญญาณไฟฟ้าหรือไม่มีแรงดันจากโซลินอยด์ วาล์วจะปิด โดยไดอะแฟรมยางจะมีการยึดติดกับตัววาล์ว ทำให้ไม่สามารถไหลของของเหลวหรือก๊าซผ่านช่องทางได้
2. การส่งสัญญาณไฟฟ้า (Signal Applied):
   • เมื่อสัญญาณไฟฟ้าถูกส่งไปยังโซลินอยด์ (ซึ่งเป็นขดลวดแม่เหล็กไฟฟ้า) โซลินอยด์จะเกิดการเคลื่อนที่หรือการสร้างแรงแม่เหล็กไฟฟ้า
   • แรงนี้จะทำให้ ตัวเร่ง (Armature) ซึ่งติดตั้งกับไดอะแฟรมเคลื่อนที่
3. การเคลื่อนที่ของไดอะแฟรม (Diaphragm Movement):
   • เมื่อตัวเร่งหรือแกนของโซลินอยด์เคลื่อนที่ไปข้างหน้า ไดอะแฟรม (ซึ่งเป็นส่วนที่ทำจากยาง) จะเคลื่อนที่ตาม ทำให้ไดอะแฟรมยกขึ้นจากที่วางอยู่ เพื่อเปิดช่องทางการไหลของของเหลวหรือก๊าซในวาล์ว
4. สถานะเปิด (Open State):
   • เมื่อไดอะแฟรมยกขึ้น ช่องทางการไหลเปิด ทำให้ของเหลวหรือก๊าซสามารถไหลผ่านได้ตามที่ต้องการ
   • การเปิดและปิดสามารถควบคุมได้อย่างแม่นยำตามการออกแบบและการควบคุมของระบบไฟฟ้า
5. การยกเลิกสัญญาณไฟฟ้า (Signal Removed):
   • เมื่อสัญญาณไฟฟ้าถูกยกเลิกหรือไม่ส่งต่อไปยังโซลินอยด์ โซลินอยด์จะหยุดทำงาน
   • ไดอะแฟรมจะกลับสู่ตำแหน่งเดิม (ปิด) โดยแรงดันที่เหลือในระบบหรือสปริงที่ติดตั้งในบางรุ่นจะช่วยให้ไดอะแฟรมกลับมาปิดช่องทางการไหลอีกครั้ง

ประเภทของการทำงาน:

1. ประเภทปิด-เปิด (On/Off):
   • โซลินอยด์วาล์วในลักษณะนี้จะเปิดหรือปิดการไหลของของเหลวหรือก๊าซโดยอัตโนมัติเมื่อได้รับสัญญาณไฟฟ้า
2. ประเภทปรับการไหล (Proportional):
   • วาล์วที่มีฟังก์ชันควบคุมการไหลที่มีความแม่นยำ โดยการควบคุมการเคลื่อนที่ของไดอะแฟรมให้เปิดในระดับที่ต้องการตามการส่งสัญญาณไฟฟ้าแบบปรับได้

การทำงานของ ยางไดอะแฟรมโซลินอยด์วาล์ว คือ การควบคุมการเปิด-ปิดการไหลของของเหลวหรือก๊าซโดยการใช้สัญญาณไฟฟ้าที่ส่งไปยังโซลินอยด์ ซึ่งจะสร้างแรงแม่เหล็กเพื่อเคลื่อนที่ของไดอะแฟรมยางที่ทำหน้าที่ปิดหรือเปิดช่องทางการไหลของของเหลวหรือก๊าซได้ตามต้องการ ระบบนี้สามารถใช้งานได้อย่างแม่นยำและมีความทนทานในสภาพแวดล้อมที่หลากหลาย



ไดอะแฟรมโซลินอยด์วาล์ว (Solenoid Valve Diaphragm) มีคุณสมบัติสำคัญที่ช่วยให้ทำงานได้มีประสิทธิภาพในระบบควบคุมการไหลของของเหลวและก๊าซ โดยมีคุณสมบัติดังนี้

1. ทนทานต่อสารเคมี

• ยางไดอะแฟรมในโซลินอยด์วาล์วมักจะต้องทนทานต่อสารเคมีต่าง ๆ ที่อาจจะไหลผ่านในระบบ เช่น น้ำมัน, กรด, หรือสารละลายเคมีอื่น ๆ ซึ่งวัสดุยางที่ใช้มักจะถูกเลือกให้เหมาะสมกับการสัมผัสกับสารเคมีเหล่านั้น เช่น ยาง NBR (Nitrile Rubber) หรือ Viton ที่มีความทนทานต่อสารเคมีที่หลากหลาย

2. ทนความร้อนและความเย็น

• วัสดุยางที่ใช้ในไดอะแฟรมสามารถทนต่ออุณหภูมิที่สูงหรือต่ำได้ ทำให้เหมาะสมสำหรับการใช้งานในสภาพแวดล้อมที่มีการเปลี่ยนแปลงอุณหภูมิ เช่น ระบบที่ทำงานในสภาพอุณหภูมิสูงหรือต่ำเกินกว่าที่วัสดุอื่น ๆ สามารถทนได้

3. ทนทานต่อการสึกหรอและการเสื่อมสภาพ

• ยางที่ใช้ต้องทนทานต่อการสึกหรอจากการใช้งานระยะยาว หรือการสัมผัสกับแรงดันและการเคลื่อนไหวบ่อยครั้งในระบบ นอกจากนี้ยังต้องทนต่อการเสื่อมสภาพจากการสัมผัสกับสารเคมี, ความร้อน, และแสงแดด

4. ยืดหยุ่นสูง

• ไดอะแฟรมยางมีความยืดหยุ่นสูง ซึ่งช่วยให้สามารถขยับได้ตามแรงจากโซลินอยด์เพื่อเปิดหรือปิดช่องทางการไหลของของเหลวหรือก๊าซได้อย่างแม่นยำ และสามารถกลับสู่ตำแหน่งเดิมได้เมื่อไม่ได้รับสัญญาณ

5. การปิดผนึกที่ดี

• คุณสมบัติที่สำคัญของยางไดอะแฟรมคือการทำให้แน่ใจว่าไม่มีการรั่วไหลของของเหลวหรือก๊าซระหว่างการเปิดหรือปิดของโซลินอยด์วาล์ว ไดอะแฟรมยางจะทำหน้าที่เป็นฉนวนปิดผนึกได้ดีและแน่นหนาเพื่อให้แน่ใจว่าไม่มีการรั่วไหลในระบบ

6. ความต้านทานแรงดันสูง

• ยางไดอะแฟรมสามารถทนต่อแรงดันที่สูงได้ เนื่องจากสามารถรองรับแรงจากระบบการไหลของของเหลวหรือก๊าซที่มีแรงดันสูง โดยยังคงสามารถเคลื่อนที่ได้อย่างมีประสิทธิภาพ

7. สามารถใช้งานในสภาวะแวดล้อมที่หลากหลาย

• เนื่องจากยางไดอะแฟรมมีความทนทานและยืดหยุ่น จึงสามารถใช้งานได้ในหลากหลายสภาพแวดล้อม เช่น ภายในอุตสาหกรรมที่ต้องการการควบคุมของเหลวในระบบที่มีการเปลี่ยนแปลงอย่างรวดเร็วหรือในระบบที่มีสารเคมีหรืออุณหภูมิที่หลากหลาย

8. ประสิทธิภาพสูงในการควบคุมการไหล

• เนื่องจากความยืดหยุ่นและความสามารถในการปรับรูปของยางไดอะแฟรม ช่วยให้การเปิด-ปิดการไหลของของเหลวหรือก๊าซในระบบเป็นไปอย่างแม่นยำและมีประสิทธิภาพ ไม่ว่าจะเป็นในระบบปิดหรือระบบเปิด

ยางไดอะแฟรมโซลินอยด์วาล์ว ต้องมีคุณสมบัติที่ทนทานต่อสารเคมี, ความร้อน, ความเย็น และการเสื่อมสภาพที่อาจเกิดขึ้นในระบบต่าง ๆ โดยมีความยืดหยุ่นสูงเพื่อให้สามารถทำงานได้อย่างมีประสิทธิภาพและลดการรั่วไหลของของเหลวหรือก๊าซในระบบ การเลือกวัสดุที่เหมาะสมในการทำไดอะแฟรมจึงเป็นสิ่งสำคัญในการให้วาล์วทำงานได้อย่างมีประสิทธิภาพและทนทานต่อสภาพแวดล้อมต่าง ๆ
